“Zixel CFD数据分析模块”轻松分析仿真数据 一键触达终端用户

子虔科技基于Zixel数字孪生协同平台打造了CFD数据分析模块,可以对复杂的CFD计算结果后处理,并进行可视化分析,直观展现气流运动、温度变化及风速变化、准确地展示仿真气流、温度场云图、温度场流线、速度矢量场,高效直观地展示产品设计效果,Zixel CFD 数据分析模块能够为您提高产品设计效率、减少设计风险。

案例详情

CFD (Computational Fluid Dynamics,计算流体动力学 )是指使用数值求解方法对流体流动进行分析,常用于空气动力学和流体动力学,以分析涉及流体-流体、流体-固体或流体-气体相互作用的复杂问题。

子虔科技基于Zixel数字孪生协同平台打造了CFD数据分析模块,可以对复杂的CFD计算结果后处理,并进行可视化分析,直观展现气流运动、温度变化及风速变化、准确地展示仿真气流、温度场云图、温度场流线、速度矢量场,高效直观地展示产品设计效果,Zixel CFD 数据分析模块能够为您提高产品设计效率、减少设计风险。


Zixel CFD 是 CFD 后处理和可视化软件,帮助您快速准确地做出更好的决策。随着竞争加剧,企业需要在越来越紧的设计周期内,快速获得准确的结果。Zixel CFD基于云架构模式,通过数据分析和可视化,直观呈现仿真结果,将仿真结果的技术数据转换为设计效果,使工程师基于CFD数据快速、准确地沟通和协作,同时有效连接设计意图和用户需求,帮助企业加快设计周期。


更准确的分析和理解
  • 通过快速的交互式动画,以真实世界速度查看产品仿真结果;

  • 可以将数据集进行比较,以获得定量和定性的差异。

  • 构建虚拟产品应用场景,构建产品仿真数据孪生。

更高效的需求-设计-仿真协同
  • 使用包含环境、背景和材质的逼真图像和动画,快速、精确展示 CFD 计算结果;

  • 仿真效果的真实呈现,帮助产品设计团队确认和验证设计意图的达成;

  • 支持多用户、多部门协同,以平台化方式支持产品需求、设计和仿真的业务过程协同。

更专业的产品性能形象展现
  • CFD结果可视化地分享、呈现给客户,突出展现产品功能和性能,强化企业品牌形象;

  • 产品功能和性能的具象化呈现,提供符合产品设计、企业文化的宣传视图,支持各类线上渠道的宣传推广,加强产品设计到品牌营销的紧密合作。

更迅速地完成工作
  • 可以进行批量后处理;

  • 将重复性任务标准化,以便团队中的任何成员都能获得同样出色的结果。

一键分享 保密安全
  • CFD分析数据可以基于云平台一键分享,通过一个链接,可以将数据分析结果分享给同事、客户,并且完全没有数据泄漏的风险!


目前,Zixel CFD 已经在某全球头部空调企业得到应用,协助该厂商直观分析CFD数据。同时,该厂商可以利用Zixel CFD根据不同客户的场地要求进行直观分析,展示不同HVAC方案及产品功能,提升市场沟通及营销转化效率。


过去,在与客户进行设计方案沟通的过程中,客户往往难以理解专业的CFD仿真结果,也难以向客户表现方案的技术优势和产品特点。通过Zixel CFD,可以表现复杂的流体运动轨迹,可以对接star ccm+ 、Fluent等CFD工具,进行计算结果后处理,将仿真气流、温度场云图、温度场流线、速度矢量场效果叠加在特定空间中实现可视化。该模块可在移动端使用、分析和展示,直接展现各产品方案之间的差别,帮助企业强化内部协作、增进市场沟通。


Zixel CFD进行空调仿真后处理案例
  • 仿真空间气流可视化

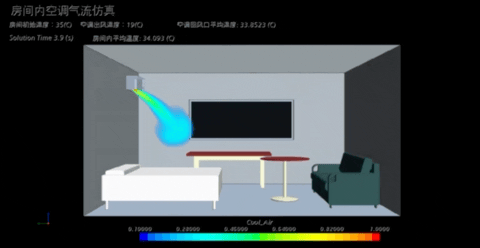

气流3d可视化:空调出风口吹出冷空气在房间内扩散流动的瞬态过程。





  • 仿真表面温度场可视化

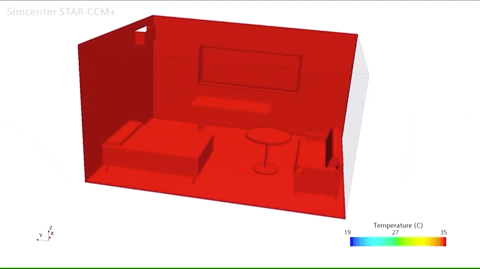

温度场可视化:随着空调出风口的冷空气扩散,房间表面温度变化的瞬态过程。



  • 仿真平面速度场可视化

速度场可视化:随着空调出风口吹出冷空气在房间内扩散流动,水平和竖直两平面截面速度矢量变化的瞬态过程。



  • 仿真流线可视化

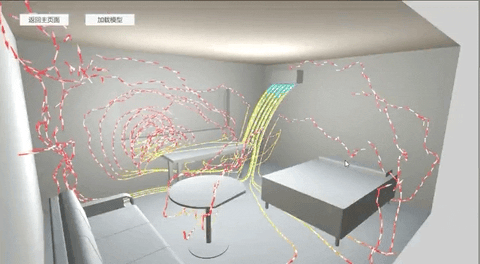

房间稳态流线温度状态可视化:随着空调出风口吹出的冷空气在房间内扩散,房间内形成稳态空气流线的温度状态。



Zxiel CFD方案可运用到产品设计验证、产品效果测试等更多场景,为企业提供更多价值。
